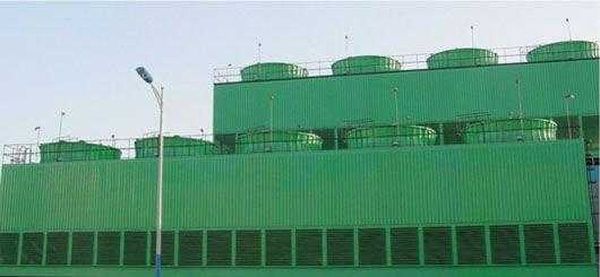

玻璃鋼方形逆流冷卻塔
設計參數：
空氣濕球溫度τ =28℃、進水溫t 1 =43℃、出水溫t 2 =33℃。大氣壓力P=1.0×10 5 pa。
結構特點：
本系列冷卻塔具有熱力性能好、電耗低、整塔穩定性好、外形美觀、噪音低、施工安裝周期短、成本低等優點，**用于石油、化工、冶金、電力等企業大量的循環系統中。節能型玻璃鋼冷卻塔采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能 40%-52%，居國內外**水平。填料采用方形逆流式冷卻塔用斜梯形波填料，其特征在于斜梯形波靠粘結繩索頭形成填料塊，穩定性好、耐久。該梯形波高23mm，通風阻力減少，可使填高由1.0m增加到1.5m,提高了熱力性能。
塔體受力結構：
為鋼結構框架結構，運行時*大振幅 0.14mm，鋼件采取了加強防腐措施，鍍鋅后涂環氧瀝青漆兩道。
圍護結構：
為聚酯玻璃鋼材質、重量輕、強度高、耐腐蝕、美觀、抗老化。
風筒：
為動能回收型，氣流組織合理，效率高、玻璃鋼材質、質輕高強耐腐蝕。
風機：
葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料，風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。
減速機：
水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。
電機：
電機為冷卻塔專用變扭矩變極變速電機。有防爆和不防爆二種。 800及1000型配雙速，1200型以上為三速，節能顯著，稱為“節能型冷卻塔”?？梢酝ㄟ^控制柜人工或自動控制電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電：雙速為40%三速為50%以上，它運轉靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可中、低速。此時噪聲可下降3-6db（A）以上。冬季結冰時風機可開低速反轉可以消冰。冬季開低速也使飄水降到忽略不計的地步。周圍環境不致因結冰形成污染。
填料：
填料片大波上壓了小波，剛性大、表面積大，對水的再分配能力強、水膜形成均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固、不倒伏、不變形、水質差時也不易粘連堵塞。填料為改性 PVC材質，耐溫-35℃-65℃，阻燃。性能應符合能源NDGJ88-89“冷卻塔塑料淋水填料技術規定”。
